產品名稱：WQT雙級出口型閥門手動裝置
產品標簽：YFQ雙級出口蝸輪箱,260閥門手動裝置,300出口蝸輪箱,420出口蝸輪箱
更新時間：2021/9/25 15:12:13
上一個產品：沒有資料
下一個產品：WQT-45S~90S出口型蝸輪箱
電子樣本： 無
產品詳情
WQT雙級出口型閥門手動裝置是一款90°(±5°可調)部分回轉手動駆動裝倒.適用于球閥.蝶閥、旋塞閥等類型閥門.箱體采用球墨鑄鐵,鑄鋼,樣式新穎.外型美觀.法 蘭全部采用ISO 5211國際標準，與閥門配套更加方便，環境溫度：-20.C到+120.C(-4°F+248°F)。
WQT雙級出口型閥門手動裝置產品為新設計二級蝸輪蝸桿傳動裝置.蝸桿兩端為軸承結構，出口蝸輪箱產品除具有普通二級傳動裝置優點外,效率更加提高，適用于90度回轉的球閥,調節閥,蝶閥的控制。閥門蝸輪頭主要是一種通過對閥門閥桿進行控制從而啟閉閥門的裝置。其實這種蝸輪箱設備能夠提供比較精確的連接桿調控，能夠讓閥門在一定的程度上進行運動起到在管道中調節介質的效果。而說到這種渦輪裝置其實也算是閥門驅動器，在一般的管道閥門中這種裝置都是采用蝸輪蝸桿傳動，蝸輪副自鎖，使用圓錐滾子承軸，渦輪傳動更加靈活，效率高。

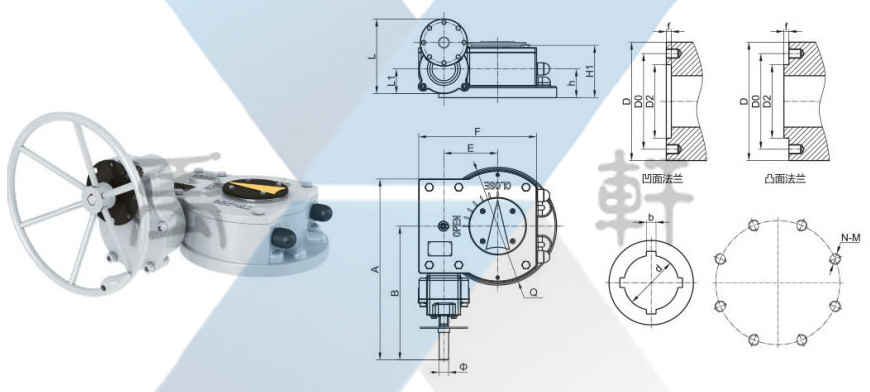

WQT雙級出口型閥門手動裝置連接尺寸圖
WQT雙級出口型閥門手動裝置技術參數-連接尺寸-外型尺寸
|
型號 |
YFQ-260 |
YFQ-300 |
YFQ-360 |
YFQ-420 |
YFQ-580 |
YFQ-700 | |
|||||||||||
|
技術參數 |
|||||||||||||||||
|
速比 |
|
640:1 |
|
|
664:1 |
|
1150:1 |
|
|
1272:1 |
|
|
1450:1 |
|
|
1945:1 |
|
|
輸入力炬Nm |
|
165 |
|
|
190 |
|
140 |
|
|
145 |
|
|
174 |
|
|
164 |
|
|
諭出力炬Nm |
|
26000 |
|
|
30000 |
|
36000 |
|
|
42000 |
|
|
58000 |
|
|
70000 |
|
|
機械效率MA±10% |
|
157.5 |
|
|
157.8 |
|
257.2 |
|
|
289.6 |
|
|
333.5 |
|
|
389 |
|
|
蝶閥DN |
|
1400 |
|
|
1500 |
|
1600 |
|
|
1700 |
|
|
1800 |
|
|
1900 |
|
|
球閥DN |
|
700 |
|
|
800 |
|
900 |
|
|
1000 |
|
|
1100 |
|
|
1200 |
|
|
寸 |
|||||||||||||||||
|
法蘭號 |
F25 |
F30 |
F35 |
F30 |
F35 |
F40 |
F30 F35 |
F40 |
F35 |
F40 |
F48 |
F35 |
F40 |
F48 |
F35 |
F40 |
F48 |
|
法蘭外88(D) |
300 |
350 |
415 |
350 |
415 |
475 |
350 415 |
475 |
415 |
475 |
560 |
415 |
475 |
560 |
415 |
475 |
560 |
|
DO |
254 |
298 |
356 |
298 |
356 |
406 |
298 356 |
406 |
356 |
406 |
483 |
356 |
406 |
483 |
356 |
406 |
483 |
|
連接孔中心 -DP(深) |
8xM16 8*M20 8xM30 -24 -30 -45 |
8xM20 -30 |
8xM30 -45 |
8xM36 -54 |
8xM20 8xM30 8xM36 -30 -45 -54 |
8xM30 8xM36 12xM36 8xM30 8>M36 12xM36 8xM30 8*M36 12xM36 -45 -54 -54 -45 -54 -54 -45 -54 -54 |
|||||||||||
|
凹凸可選(02) |
200 |
230 |
260 |
230 |
260 |
300 |
230 260 |
300 |
260 |
300 |
370 |
260 |
300 |
370 |
260 |
300 |
370 |
|
凹凸高度］ |
5 |
5 |
5 |
5 |
5 |
8 |
5 5 |
8 |
5 |
8 |
8 |
5 |
8 |
8 |
5 |
8 |
8 |
|
最大軸孔e |
|
120 |
|
|
140 |
|
150 |
|
|
160 |
|
|
170 |
|
|
175 |
|
|
安裝高度 |
|
170 |
|
|
190 |
|
205 |
|
|
205 |
|
|
207 |
|
|
218 |
|
|
手輪 |
|
700 |
|
|
700 |
|
700 |
|
|
700 |
|
|
800 |
|
|
800 |
|
|
外型尺寸 |
|||||||||||||||||
|
A |
|
630 |
|
|
645 |
|
700 |
|
|
710 |
|
|
765 |
|
|
868 |
|
|
B |
|
420 |
|
|
425 |
|
465 |
|
|
460 |
|
|
514 |
|
|
563 |
|
|
E |
|
207 |
|
|
230 |
|
254 |
|
|
287 |
|
|
290 |
|
|
315 |
|
|
F |
|
460 |
|
|
498 |
|
562 |
|
|
610 |
|
|
630 |
|
|
698 |
|
|
H1 |
|
170 |
|
|
195 |
|
208 |
|
|
210 |
|
|
212 |
|
|
222 |
|
|
h |
|
95 |
|
|
113 |
|
111 |
|
|
107 |
|
|
110 |
|
|
114 |
|
|
L |
|
303 |
|
|
315 |
|
371 |
|
|
367 |
|
|
420 |
|
|
448 |
|
|
LI |
|
108 |
|
|
107 |
|
135 |
|
|
135 |
|
|
160 |
|
|
173 |
|
|
Q |
|
435 |
|
|
475 |
|
525 |
|
|
590 |
|
|
590 |
|
|
630 |
|
|
(D |
|
25 |
|
|
25 |
|
25 |
|
|
32 |
|
|
32 |
|
|
32 |
|
